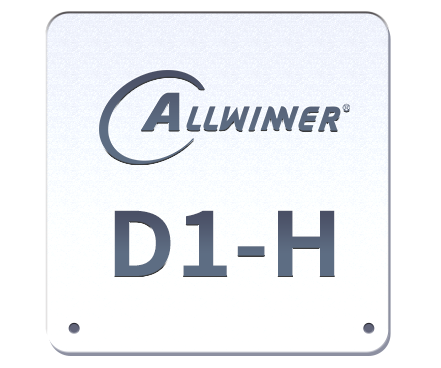

D1-H

搭载RISC-V应用处理器

产品

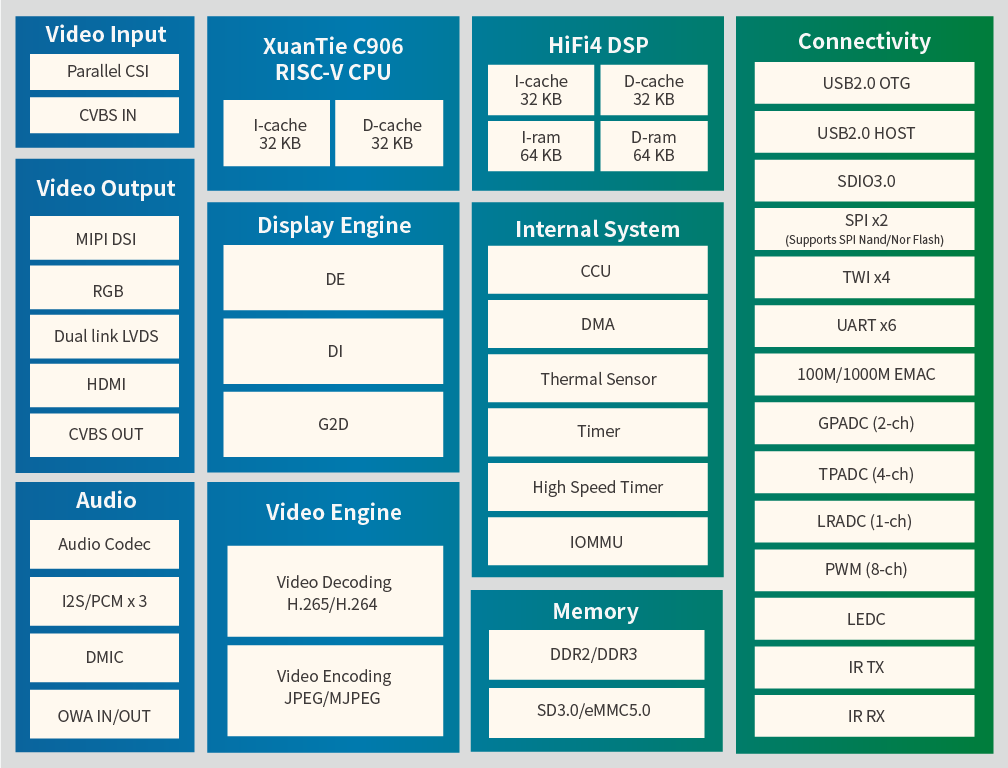

芯片框图

D1-H

基本规格

CPU

• XuanTie C906 RISC-V CPU
• 32 KB I-cache + 32 KB D-cache

Memory

• DDR2/DDR3, up to 2 GB
• SD3.0/eMMC 5.0, SPI Nor/Nand Flash

Video Engine

Video decoding
• H.265 up to 1080p@60fps, or 4K@30fps
• H.264 up to 1080p@60fps, or 4K@24fps

• MPEG-1/2/4, JPEG, VC1 up to 1080p@60fps


Video encoding
• JPEG/MJPEG up to 1080p@60fps
• Supports input picture scaler up/down

DSP

• HiFi4 DSP
• 32 KB I-cache + 32 KB D-cache
• 64 KB I-ram + 64 KB D-ram

Video OUT

• RGB LCD output interface up to 1920 x 1080@60fps
• Dual link LVDS interface up to 1920 x 1080@60fps
• 4-lane MIPI DSI interface up to 1920 x 1080@60fps
• HDMI V1.4 output interface up to 4K@30fps
• CVBS OUT interface, supporting NTSC and PAL format

Video IN

• 8-bit parallel CSI interface
• CVBS IN interface, supporting NTSC and PAL format

Display Engine

• Allwinner SmartColor2.0 post processing for an excellent display experience
• Supports de-interlace (DI) up to 1080p@60fps
• Supports G2D hardware accelerator including rotate, mixer, lbc decompression functions

Audio

• 2 DACs and 3 ADCs
• Analog audio interfaces: MICIN1P/N, MICIN2P/N, MICIN3P/N, FMINL/R, LINEINL/R, LINEOUTLP/N, LINEOUTRP/N, HPOUTL/R
• Digital audio interfaces: I2S/PCM, DMIC, OWA IN/OUT

Connectivity

• USB2.0 OTG, USB2.0 Host
• SDIO 3.0, SPI x 2, UART x 6, TWI x 4
• PWM (8-ch), GPADC (2-ch), LRADC (1-ch), TPADC (4-ch), IR TX&RX
• 10/100/1000M EMAC with RMII and RGMII interfaces

Package

• LFBGA 337 balls, 13 mm x 13 mm

方案亮点

丰富的运算能力
丰富的运算能力
强大的多媒体能力
强大的多媒体能力
全面外设接口
全面外设接口
WiFi/BT COMBO 方案
WiFi/BT COMBO 方案

典型机型

D1-H
